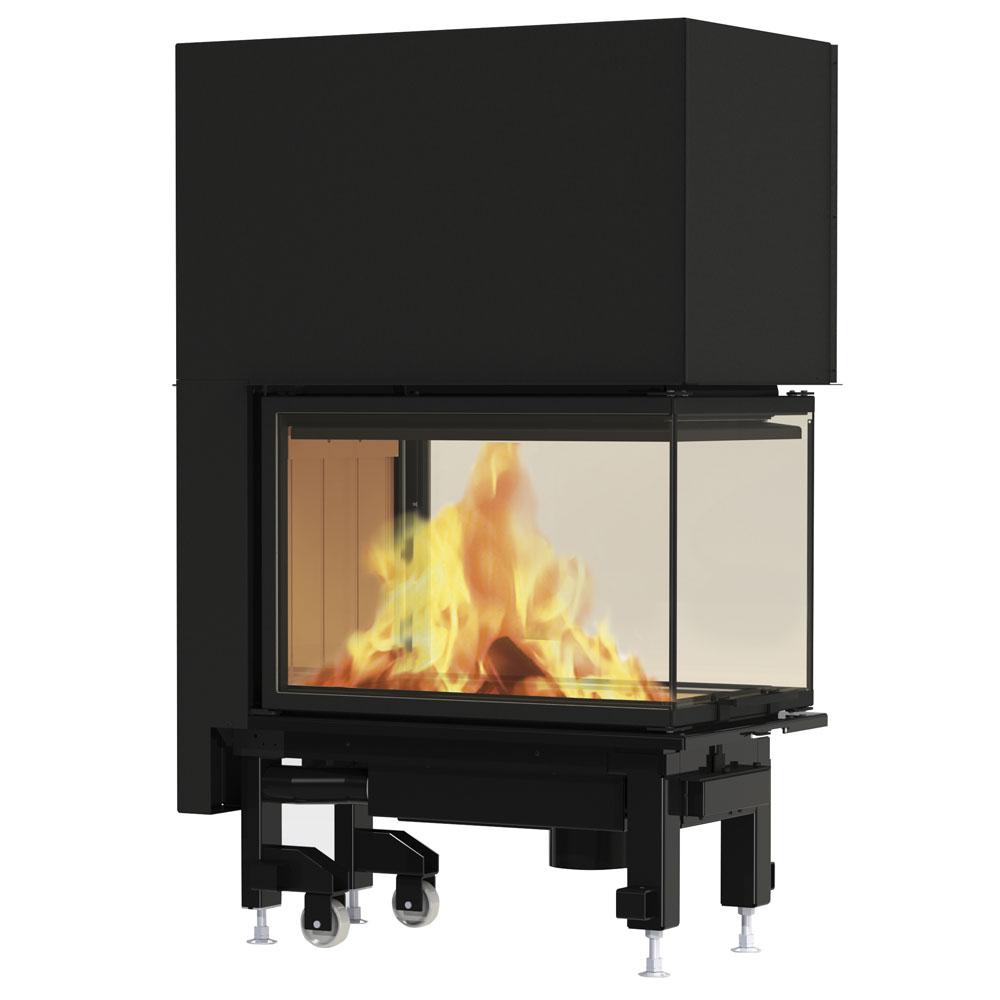

Каминная топка WINDO3 50 (EdilKamin)


    Каминная топка WINDO3 50 (EdilKamin)


    Артикул: 811290
    Цена: 790 050 руб.
    Производитель: EdilKamin (Италия)
    Тип топки: Закрытые с трехсторонним стеклом
    Ширина: 58 см
    Высота: 150 см
    Глубина: 92 см
    Диаметр дымохода: 200 см
    Мощность: 13 кВт
    Объем обогреваемой комнаты: 345 м3
    Вес: 348 кг
    КПД: 79.4 %





    Описание

    EdilKamin. Верхний дымоотвод EdilKamin. S.C.P - Система двойного дожига EdilKamin. Подвижная синоптическая панель EdilKamin. ECODesign EdilKamin. Класс энергоэффективности

    ВНИМАНИЕ!
    При использовании любого вида топлива, кроме дров, необходима консультация специалиста.

    Дровяная топка с трёхсторонним стеклом. Натуральная конвекция.

    • Топка из огнеупорного материала
    • Верхнее подключение дымохода
    • Регулирование воздуха на горение
    • Новые направляющие скольжения
    • Лёгкая очистка стекла

    Принцип работы и характеристики

    Каминная топка — это устройство, предназначенное для получения горячего воздуха и тепла за счет сгорания древесины. Во внутренних системах топки циркулирует воздух: по специальным каналам он поступает в зону между стенками топочной камеры и корпуса. При контакте с горячими стенками топки, воздух оперативно нагревается и выходит в помещение.

    Горячий воздух подает в комнату из верхней части топки через переднюю решетку, также тепло может быть направлено в соседние помещения через воздуховоды, что обеспечивает равномерный обогрев и отопление всего дома.

    Подача и распределение горячего воздуха происходит за счет естественной конвекции или принудительного вентилятора. Во втором в случае предусматривается использование регулятора для настройки скорости подачи воздуха на горение топлива и контроля температурного режима.

    Топка оснащена многоуровневой системой подачи воздуха на горение: первичное, вторичное (для очистки стекла) и третичное (для дожигания дров) горение топлива регулируется с помощью специальных заслонок.

    Примерная схема работы

    1 = Вход для первичного воздуха на горение (на уровне огня)

    2 = Вход для вторичного воздуха на горение (горячим и мощным потоком поступает сверху двери топки, сохраняя чистоту стекла)

    3 = Вход для третичного воздуха для дожига топлива (предварительно калибруется перед поступлением в камеру сгорания через ряд специальных отверстий в ее верхней части)

    4 = Зазор для нагрева воздуха от внутренних стенок топочной камеры

    5 = Теплообменник для производства горячего воздуха

    6 = Вентилятор для распределения горячего воздуха с электронным контроллером (в комплекте)

    7 = Патрубки для выхода горячего воздуха и/или подсоединения воздуховодов. Тепло может направляться в комнату, в которой установлен камин, и/или в смежные комнаты, по желанию пользователя

    8 = Дымовой патрубок для подключения топки к дымоходу

    9 = Дверца с керамическим стеклом, устойчивым к термическому удару до 800°

    (A) Воздух первичного сгорания, огибающий огневую зону, регулируется с помощью заслонки, встроенной в переднюю панель.

    (B) Вторичный воздух поступает внутрь камеры сгорания непосредственно сверху двери, поддерживая чистоту стекла.

    (C) Предварительно настроенный (откалиброванный) воздух для дожига поступает вдоль задней стенки внутри корпуса от основания устройства к его верхней части, нагреваясь по пути и смешиваясь с уже теплым внутренним воздухом.

    Технология забора воздуха осуществляется с помощью нового механизма с заслонкой и тросовым управлением, встроенными в переднюю панель изделия.
    (d) Последующее сгорание (дожиг). (e) Первичное сгорание.
    (А) Вход воздуха

    (B) Вентилятор/ы (для версии V)

    (C) Полость циркуляции воздуха

    (D) Теплообменные воздуховоды

    (E) Выход горячего воздуха
